Sistema de reparo estrutural para tubulações com pressão em operação — aplicado por laminação úmida com fita Kevlar®, sem parada operacional.
Assista ao processo completo de reparo compósito com enrolamento helicoidal de fita Kevlar® em tubulação pressurizada.
O REINFORCEKiT® 4D (R4D) é um sistema de laminação úmida, aplicado por enrolamento helicoidal ao redor do tubo para conferir resistência mecânica à seção danificada. O número de camadas, definido por cálculo, depende da pressão, temperatura, diâmetro e espessura do tubo, além da profundidade e comprimento do defeito, tipo de aço e localização da tubulação.
O projeto de reparo e os requisitos de material são gerados pelo software REA 3X, em conformidade com ASME B31G, ISO 24817 e ASME PCC-2. Recomendado para tubulações operando entre -50°C e +150°C, sujeitas à corrosão externa/interna, vazamentos (com procedimento específico para reparos sob pressão), amassados e danos mecânicos. A luva composta é fabricada com fita Kevlar® de 400 g/m² e resina epóxi cerâmica altamente reforçada.
| Uso | Reparo e reforço de tubulações |
| Diâmetro | Sem limitação |
| Temperatura de operação | -50°C a +150°C (-58°F a +302°F) |
| Fibra | Kevlar® 400 g/m² |
| Resinas disponíveis | R3X55, R3X95, R3X110, R3X130, R3X70+, R3X150+ |
| Normas | ASME B31G, ISO 24817, ASME PCC-2 |

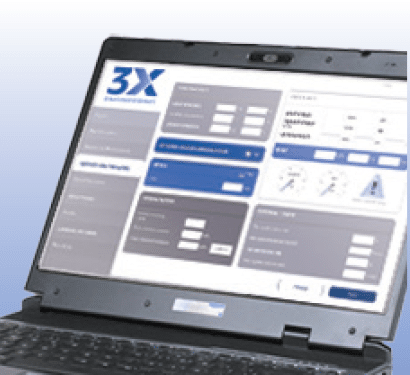

Projetado de acordo com ISO 24817 e ASME PCC-2

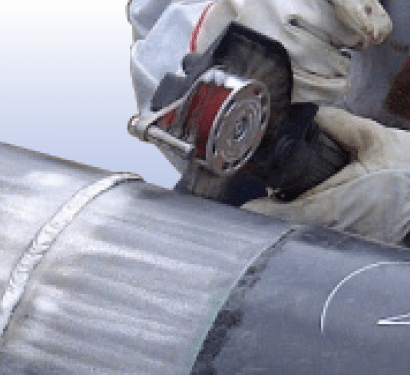

Preparação da superfície: Sa2½ / St3 & rugosidade Rz > 60 μm (2,4 mil)

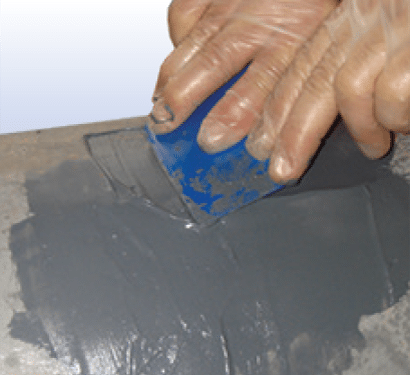

Aplicação do preenchimento 3X
Preparação da resina epóxi bicomponente 3X

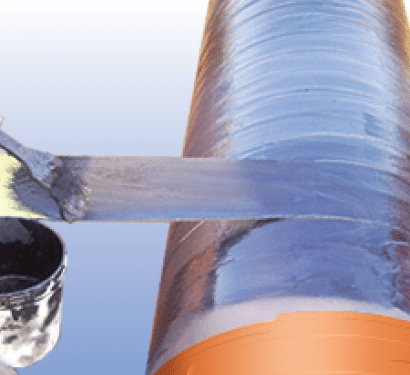

Enfaixamento R4D

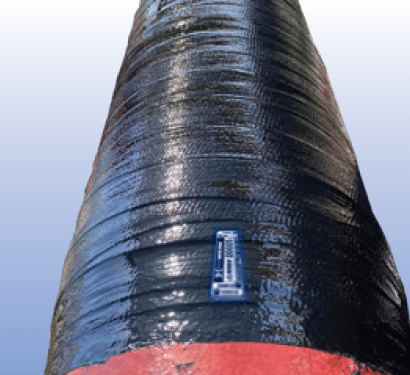

Proteção com revestimento e etiqueta de rastreabilidade inteligenteSistema de vedação para furos e fissuras com ou sem fluxo residual. Adapta-se a diferentes geometrias (Tê, cotovelo, linha reta) e ambientes. Eficaz para furos de até 50mm. Ideal para vedar antes da aplicação do envoltório compósito R4D.
